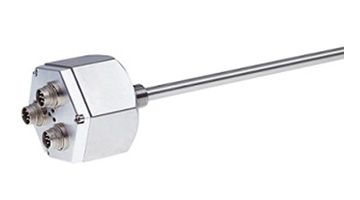

LMR 70

LMR 70

   耐压不锈钢导管完美适合液压缸、气缸

   非接触、无磨损测量线性运动

   同一外壳包含3个完全独立的测量系统

   2路、3路冗余系统，独立位置检测

￥ 0.00
0.00


   耐压不锈钢导管完美适合液压缸、气缸

   非接触、无磨损测量线性运动

   同一外壳包含3个完全独立的测量系统

   2路、3路冗余系统，独立位置检测





系统参数
测量原理磁致伸缩
测量长度50 mm ... 2000 mm
死区 / 盲区56 mm / 28 mm
分辨率16 bit ( Analog ) ; 0.01 mm ( SSI )
非线性度± 0.1 mm ≤ 1500 mm
± 0.15 mm >1500 mm
重复精度< 0.04 mm
滞后0.02 mm ≤ 1500 mm
0.1 mm > 1500 mm
温度系数< 40 ppm / °C FS 满量程
绝缘强度500 V ( 外壳接地 )
材料外壳铝 / 杆 Cr/Ni 合金 1.4571
法兰 / 接口螺纹M18 x 1.5
支撑孔根据需求测量杆末端 +5 mm
磁块T4M33
磁块滑行速度有效测量区域内没有限制
电气参数
输出接口Analog / SSI
输入电压24 VDC ; -20 … +10 %
空载电流每个测量系统 ≤ 100 mA
最大纹波≤ 5 mV
可编程参数分辨率 ; 计数方向 ; 预置参数 ; 输出代码
编程工具TR-Soft : TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-20 °C ... +70 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
抗压性600 bar 峰值
