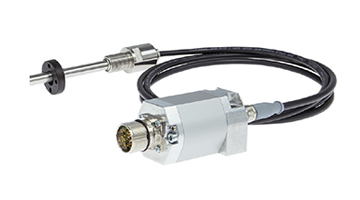

LMRB 27

LMRB 27

   耐压不锈钢导管完美适合液压缸、气缸

   超紧凑的分体式线性绝对位置测量系统

   非接触、无磨损

   灵活的编程功能

   可调节测量范围

￥ 0.00
0.00


   耐压不锈钢导管完美适合液压缸、气缸

   超紧凑的分体式线性绝对位置测量系统

   非接触、无磨损

   灵活的编程功能

   可调节测量范围





系统参数
测量原理磁致伸缩
测量长度50 mm ... 2000 mm
死区 / 盲区59 mm / 34 mm
分辨率0.1 mm
模拟量分辨率12 bit 直接接口；16 bit 远程接口
非线性度± 0.2 mm ≤ 2000 mm
重复精度0.1 mm
滞后0.1 mm ≤ 2000 mm
温度系数< 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm
绝缘强度500 V ( 外壳接地 )
材料外壳铝 / 杆 Cr/Ni 合金 1.4571
法兰 / 接口螺纹SW24 / M18x1.5
支撑孔根据需求测量杆末端 +5 mm
磁块T4M33
磁块数量1 - 3 块 ; 最大 30 块 ; 磁块间距最小 80 mm
磁块滑行速度有效测量区域内没有限制
连接类型接插件
电气参数
输出接口Analog / SSI / CANopen / Profibus / ProfiNet / EtherCAT / EtherNet
Sercos / Powerlink
输入电压24 VDC ; -20 … +10 %
空载电流< 100 mA ; ≤ 150 mA ; ≤ 250 mA ; ≤ 300 mA
最大纹波≤ 5 mV
可编程参数电流和电压可编程 ; 分辨率 ; 计数方向 ; 位移速度 ; 输出代码 ; 节点 ID
传输速率 ; 预置参数 ; 速度参数
编程工具TR-Soft : TRWinProg ; Fieldbus-Device
功能位置和速度同时输出
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
抗压性600 bar 静态
