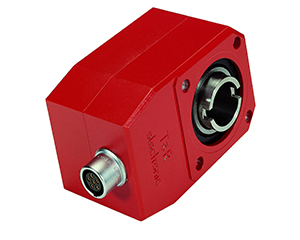

IH 20

IH 20

   Ø58 mm方形外壳

   空心轴机械类型

   Ø20 mm孔径

   可直接耦合于任何驱动轴

￥ 0.00
0.00


   Ø58 mm方形外壳

   空心轴机械类型

   Ø20 mm孔径

   可直接耦合于任何驱动轴





机械参数
最大转速≤ 6000 1/min
轴承寿命≥ 3.9 x 10+10 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
在20°C启动转矩2 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量2.5E -6 kgm²
孔径20 mm
固定方式力矩支撑槽
质量约 0.5 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
输入电压24 VDC ; min.max 11 / 27 VDC
可选电压5 VDC ; ± 5 %
空载电流100 mA
每转脉冲数1 ; 15 ; 25 ; 30 ; 60 ; 100 ; 200 ; 218 ; 360 ; 500 ; 600 ; 720 ; 800 ; 900 ; 1000 ; 1024
增量信号通道K1+ ; K2+ ; K1- ; K2-
零脉冲通道可选 : K0+ ; K0-
- 相位90°
- 旋转方向逆时针
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
TTL 输出RS-422 ; 5 VDC
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
