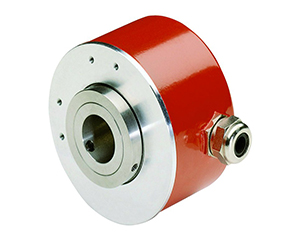

IH 76-500

IH 76-500

   Ø76 mm外径

   空心轴机械类型

   Ø6...15 mm孔径

   可直接耦合于任何驱动轴

￥ 0.00
0.00


   Ø76 mm外径

   空心轴机械类型

   Ø6...15 mm孔径

   可直接耦合于任何驱动轴





机械参数
最大转速≤ 6000 1/min
在20°C启动转矩8 Ncm
最大角加速度≤ 10+5 rad/s²
转动惯量60E -6 kgm²
孔径6 mm ; 8 mm ; 10 mm ; 12 mm ; 14 mm ; 15 mm
固定方式扭矩支撑架
质量约 0.5 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
输入电压24 VDC ; min.max 11 / 27 VDC
可选电压5 VDC ; ± 5 %
空载电流100 mA
每转脉冲数1 ... 10000
可选插值2 - on - 1 … 50 - on - 1 细分
增量信号通道K1+ ; K2+ ; K1- ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
TTL 输出RS-422 ; 5 VDC
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
