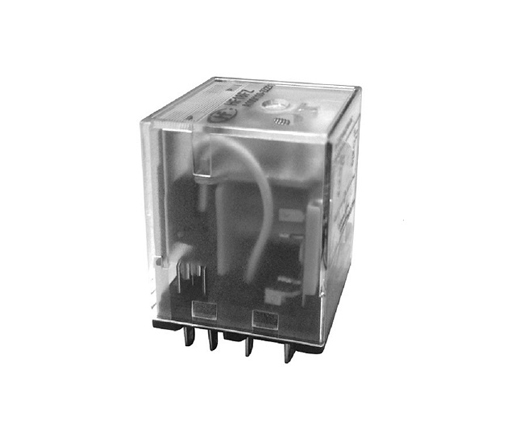

HF18FZ

HF18FZ

小型中功率继电器

线圈电源: DC AC

负载电压:

线圈特征:单稳态

触点材料:AgNi

触点形式:两组转换,四组转换

外形尺寸:不带按钮:28×21.5×36#带按钮:28×21.5×37.5 (mm)

￥ 0.00
0.00


小型中功率继电器

线圈电源: DC AC

负载电压:

线圈特征:单稳态

触点材料:AgNi

触点形式:两组转换,四组转换

外形尺寸:不带按钮:28×21.5×36#带按钮:28×21.5×37.5 (mm)


产品特性


● 多种类型继电器，包括内置发光二极管

● 具有二、四组转换触点形式

● 防尘罩型封装形式

● 线圈触点间耐压2000V

● 高电寿命

● 高机械寿命

● 带测试按钮规格

● 自动化生产


详细参数


继电器产品型号HF18FZ
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压DC: 48, 100/110, 6, 12, 220, 24
AC: 48, 110/120, 12, 200/220, 100/110, 220/240, 24
触点形式两组转换, 四组转换
触点数单触点
引出端形式/负载引出端方式QC引出端
安装形式/安装脚位标准型
封装形式非塑封型
线圈功率/线圈功耗标准型
线圈特征/线圈类型/工作方式单稳态
触点材料AgNi
绝缘等级/线圈绝缘等级F级
线圈并联元件/组合元件代号DC: 不带组合元件, 带续流二极管
AC: 不带组合元件
面板结构形式代号带LED带按钮型, 无LED无按钮型, 带LED无按钮型
触点镀层代号/镀层代号/触点镀层镀金, 不镀金
包装形式吸塑片
负载电压（单位：V）
额定线圈功率（功耗）（数值）（单位：W）约0.9
介质耐压（线圈与触点间）（单位：V）2000
动作时间（单位：ms）≤20
释放时间（单位：ms）≤15
线圈电阻（单位：Ω）6:41×(1±15%)
12:165×(1±15%)
24:662×(1±15%)
48:2725×(1±15%)
100/110:11440×(1±15%)
220:53780×(1±15%)
爬电距离（单位：mm）3.2
电气距离（单位：mm）3.0
绝缘电阻（单位：MΩ）1000
最大额定切换电流（触点负载（额定））（AC）（单位：A）7
最大额定切换电流（触点负载（额定））（DC）（单位：A）7
最大切换电压（AC）（单位：V）277Va.c.
最大切换电压（DC）（单位：V）30Vd.c.
温度范围（最低）（单位：℃）-40
温度范围（最高）（单位：℃）70
机械耐久性（单位：次）50000000(更多细节请参阅样本)
电耐久性（单位：次）400000(更多细节请参阅样本)
IEC60335-1认证符合
产品描述小型中功率继电器
产品应用领域工业控制,家用电器,加工设备
产品应用场合控制盘,电源,成型机,焊接设备,自动贩卖机,通信设备,防灾设备,复印机,测量仪器,娱乐机器
重量（g）约35.6
体积（mm3）不带按钮:28×21.5×36
带按钮:28×21.5×37.5
