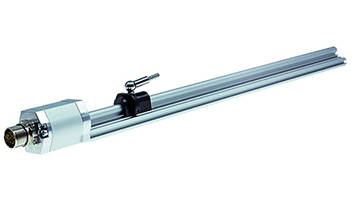

LMPI 46 Analog 两通道

LMPI 46 Analog 两通道

   铝成型外壳导轨式传感器外置于机架

   非接触、无磨损测量线性运动

   两路一次测量双输出信号

   位移和速度反馈信号输出

   通过设定输入进行调整

￥ 0.00
0.00


   铝成型外壳导轨式传感器外置于机架

   非接触、无磨损测量线性运动

   两路一次测量双输出信号

   位移和速度反馈信号输出

   通过设定输入进行调整




系统参数
测量原理磁致伸缩
测量长度50 mm ... 2000 mm
死区 / 盲区62 mm / 27 mm
分辨率12 bit
非线性度通常 ± 15 μm
± 0.03 mm < 1000 mm
± 0.1 mm ≥ 1000 ... 1500 mm
± 0.15 mm > 1500 mm
重复精度< 0.005 mm
滞后通常 < 6 μm
温度系数< 40 ppm / °C ; 满量程
材料铝挤压型材
固定夹G2 ; 安装位置无限制 ( 固定夹最大间距 500 mm )
磁块T1S4616 ; T4U3820
磁块数量1 块 - 2 块 ; 磁块间距最小 80mm
连接类型直出电缆 / 接插件
电气参数
模拟量输出Analog 两通道双输出 / 12 bit
输入电压24 VDC ; ± 10 %
空载电流< 100 mA
最大纹波≤ 5 mV
模拟量输出电压 Ua0 ... +10 VDC / -10 … +10 VDC
负载电阻 ( U )≥ 680 Ω
模拟量输出电流 Ia0 … 20 mA / 4 ... 20 mA
负载电阻 ( I )≤ 500 Ω
设置零点模拟信号的起始点位置
设置终止点模拟信号的终止点位置
逻辑电平“0” < + 2 VDC ; “1” = 电源电压
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +85 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
