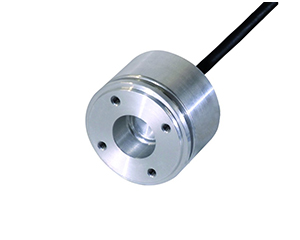

IMF 36

IMF 36

   Ø36 mm不锈钢外壳

   无轴承机械类型

   一体化封装设计

   高压射流保护

   适用于狭小空间

￥ 0.00
0.00


   Ø36 mm不锈钢外壳

   无轴承机械类型

   一体化封装设计

   高压射流保护

   适用于狭小空间





机械参数
磁块尺寸Ø 6 H 7 mm ; 7 mm 深
磁托根据需求设计制造
允许偏心距0.2 mm
法兰33 mm
质量约 0.15 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
输入电压24 VDC ; min.max 11 / 27 VDC
可选电压5 VDC ; ± 5 %
空载电流40 mA
每转脉冲数8 ; 10 ; 16 ; 20 ; 25 ; 32 ; 40 ; 50 ; 64 ; 80 ; 100 ; 125 ; 128 ; 200 ; 250 ; 256
400 ; 500 ; 512 ; 1024 ; 2048
增量信号通道K1+ ; K1- ; K2+ ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
TTL 输出RS422 ; 5 VDC
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65 / IP69K
