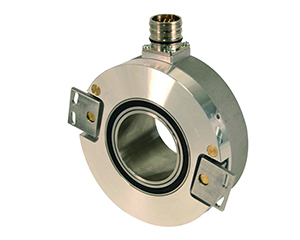

IH 120

IH 120

   Ø120 mm外径

   空心轴机械类型

   Ø27...55 mm孔径

   可直接耦合于任何驱动轴

￥ 0.00
0.00


   Ø120 mm外径

   空心轴机械类型

   Ø27...55 mm孔径

   可直接耦合于任何驱动轴





机械参数
最大转速≤ 4000 1/min
在20°C启动转矩10 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量400E -6 kgm²
孔径27 mm ... 55 mm
固定方式扭矩支撑架
质量约 1.2 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
输入电压24 VDC ; min.max 11 / 27 VDC
可选电压5 VDC ; ± 5 %
空载电流100 mA
每转脉冲数1024 ; 2500 ; 3600 ; 10000
相位角± 10 ° < 20 kHz ; ± 30 ° < 100 kHz
增量信号通道K1+ ; K2+ ; K1- ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
TTL 输出 输出电RS-422 ; 5 VDC
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
