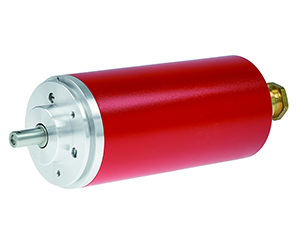

A_V 70 I

A_V 70 I

   防爆型70mm外径

   实心轴机械类型

   隔爆外壳设计

   高分辨率测量系统

   ATEX防爆标准1 / 21、2 / 22

￥ 0.00
0.00


   防爆型70mm外径

   实心轴机械类型

   隔爆外壳设计

   高分辨率测量系统

   ATEX防爆标准1 / 21、2 / 22








机械参数
最大转速≤ 3600 1/min
轴载荷 在轴的末端≤ 100N 轴向 / ≤ 150N 径向
轴承寿命≥ 2.8 x 10+10 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
最大角加速度≤ 10+4 rad/s²
轴径12 mm ; 14 mm ; 20 mm
法兰85 mm
质量约 6 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
输入电压24 VDC ; min.max 11 / 27 VDC
空载电流120 mA
每转脉冲数≥ 2 ... ≤ 8192
增量信号通道K1+ ; K1- ; K2+ ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
TTL 输出RS-422 ; 5 VDC
可编程参数可变脉冲数 ; 0 脉冲 K0 : 脉冲长度
相位 : K0 ; K1 ; K2
计数方向
编程工具TR-Soft : TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 245 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
防爆等级II 3D Ex tc IIIC T95°C IP65
II 类 ; 区域 22 粉尘
工作温度-20 °C ... +60 °C
存储温度-30 °C ... +80 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65 / IP67
