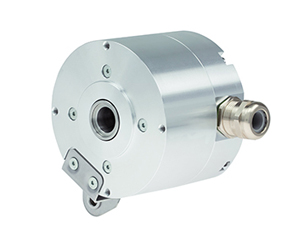

IS 99

IS 99

   重载型99mm外径

   盲孔轴机械类型

   高耐冲击性、抗振性

   轴绝缘隔离

   适用于重型机械行业

￥ 0.00
0.00


   重载型99mm外径

   盲孔轴机械类型

   高耐冲击性、抗振性

   轴绝缘隔离

   适用于重型机械行业







机械参数
最大转速≤ 3000 1/min
轴承寿命≥ 10.7 x 10+9 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
在20°C启动转矩5 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量28.6E -6 kgm²
孔径8 mm ... 20 mm
固定方式扭矩支撑架
质量约 1.7 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
输入电压24 VDC ; min.max 11 / 30 VDC
空载电流150 mA
每转脉冲数1024 ; 2048 ; 4096 ; 8192 ; 16384 ; 32768
增量信号通道K1+ ; K1- ; K2+ ; K2-
- 相位90°
零脉冲信号通道K0+ ; K0-
- 转数1x
TTL 输出RS-422 ; 5 VDC
HTL 输出推挽 ; 11 ... 27 VDC
负载电流≤ 30 mA
输出频率≤ 150 kHz ; ± 15°
绝缘强度≤ 2 kV
环境参数
抗冲击 EN 60068-2-27≤ 1500 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 250 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +85 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP67
