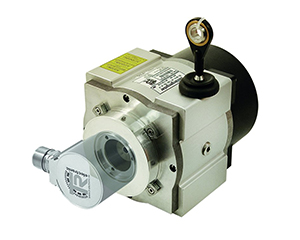

A_W 58 I 2

A_W 58 I 2

   防爆型编码器,Ø70 mm铝合金外壳

   防爆型拉线盒,测量距离max.25 m

   极高的测量精度和工作可靠性

   拉线盒负载周期20万次

   ATEX防爆标准2 / 22

￥ 0.00
0.00


   防爆型编码器,Ø70 mm铝合金外壳

   防爆型拉线盒,测量距离max.25 m

   极高的测量精度和工作可靠性

   拉线盒负载周期20万次

   ATEX防爆标准2 / 22






机械参数
测量量程2 m / 3 m / 5 m / 10 m / 15 m / 25 m
有效测量长度
- 2 m , 3 m每转有效长度 200.00 mm
- 5 m , 10 m , 15 m , 25 m每转有效长度 333.21 mm
精度 , 齿轮比
- 2 m ... 25 m± 0.05 %
线性度
- 2 m ... 25 m± 0.05 % 与测量值有关
重复精度
- 2 m ... 25 m0.01 % 与测量值有关
调整速度
- 2 m , 3 m , 5 m , 10 m≤ 8 m / s
- 15 m≤ 4 m / s
- 25 m≤ 3 m / s
弹簧回缩力
- 2 m7 … 14 N
- 3 m10 … 15 N
- 5 m , 10 m , 25 m10 … 21 N
- 15 m15 … 21 N
拉绳出线角度≤ ± 3°
拉绳负载周期≤ 20 万次
拉绳直径
- 2 m , 3 m1.35 mm
- 5 m , 10 m , 15 m , 25 m0.81 mm
材料外壳阳极氧化铝
拉绳不锈钢1.4401
拉绳末端带球节头
质量2 m 约 1.6 kg / 3 m 约 2.1 kg / 5 m 约 2.5 kg
10 m 约 3.6 kg / 15 m 约 5.0 kg / 25 m 约 7.8 kg
选件导线滑轮 ; 防尘刷子附件 ; 压缩空气附件
电气参数
输入电压24 VDC ; min.max 4.75 / 27 VDC
空载电流< 50 mA
AEW 58 I 2增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
- 每转脉冲数≥ 2 ... ≤ 10000
AOW 58 I 2增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
- 每转脉冲数≥ 2 ... ≤ 65536
增量信号通道K1+ ; K1- ; K2+ ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽
- 输出电平推挽 ; 11 ... 27 VDC
TTL 输出长线驱动
- 输出电平RS-422 ; 5 VDC
可编程参数可变脉冲数 ; 0 脉冲 K0 : 脉冲长度
相位 : K0 ; K1 ; K2
计数方向
TTL / HTL 输出信号可转换
编程工具TR-Soft : TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
防爆等级II 3D Ex tc IIIC T97°C IP65
II 3G Ex nAc IIC T5
II 类 ; 区域 2 气体 / 区域 22 粉尘
工作温度-20 °C ... +60 °C
存储温度-30 °C ... +80 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
