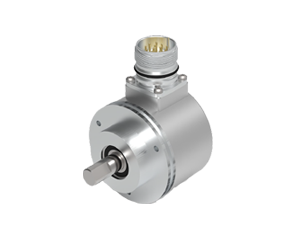

IOV 58-210

IOV 58-210

   增量编码器210系列

   标准工业58mm外径

   实心轴机械类型

   高分辨率系统

￥ 0.00
0.00


   增量编码器210系列

   标准工业58mm外径

   实心轴机械类型

   高分辨率系统






机械参数
最大转速≤ 12000 1/min
轴载荷 在轴的末端≤ 50N 轴向 / ≤ 100N 径向
轴承寿命≥ 3.9 x 10+10 转
- 速度≤ 6000 1/min
- 运行温度≤ 60°C
在20°C启动转矩0.5 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量2.5E -6 kgm²
轴径6 mm ; 10 mm
法兰36 mm ; 50 mm
质量约 0.3 ... 0.5 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
输入电压24 VDC ; min.max 4.75 / 30 VDC
空载电流20 mA ; 5 V ≤ 70 mA
每转脉冲数≥ 2 ... ≤ 65536
增量信号通道K1+ ; K1- ; K2+ ; K2- ; K0+ ; K0-
- 相位90°
- 转数1x
HTL 输出推挽 ; 11 ... 27 VDC
每个通道负载电流≤ 35 mA
负载为20 mA输出频率使用2 m / 5 m / 10 m 电缆，分别为 ≤ 900 / 700 / 250 kHz
电源的最小电压> 8 VDC
TTL 输出RS-422 ; 5 VDC
每个通道负载电流≤ 35 mA
负载为20 mA输出频率使用2 m 电缆，为 ≤ 900 kHz
参数/功能出厂设置
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +90 °C
存储温度-40 °C ... +90 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65轴侧 / IP67外壳侧
