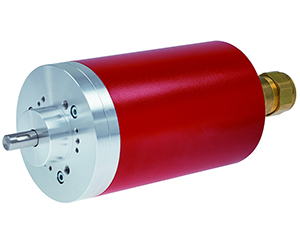

ADV 88M

ADV 88M

   Ø88 mm安全型绝对值多圈编码器

   实心轴机械类型

   功能安全; 位置反馈信号

   采用冗余扫描系统; 符合SIL3,PLe

   符合TŰV认证标准; 符合ATEX防爆标准

￥ 0.00
0.00


   Ø88 mm安全型绝对值多圈编码器

   实心轴机械类型

   功能安全; 位置反馈信号

   采用冗余扫描系统; 符合SIL3,PLe

   符合TŰV认证标准; 符合ATEX防爆标准





系统参数
质量认证CE / UL / TŰV
功能安全安全原理交叉比较冗余
- SIL 标准DIN EN 61508
- SIL 级别SIL3 / SIL CL 3
- PL 标准DIN EN ISO 13849
- PL 级别PLe / Cat. 4
使用寿命20 年
机械参数
最大转速≤ 6000 1/min
轴载荷 在轴的末端≤ 80N 轴向 / ≤ 100N 径向
轴承寿命≥ 3.68 x 10+10 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
在20°C启动转矩0.6 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量2.6E -5 kgm²
轴径10 mm 带键槽
法兰36 mm
质量约 1.5 kg
电气参数
输出接口Profisafe over ProfiNet
Powerlink open SAFETY
输入电压24 VDC ; min.max 13 / 27 VDC
空载电流< 165 mA
总分辨率≤ 28 位
单圈分辨率≤ 13 位 / 8192
多圈旋转圈数≤ 15 位 / 32768
PowerLinkIEC 61158 : CPF13
物理层 : 快速以太网 ISO / IEC 8802-3
安全规范 : EPSG WDP - 304 V 1.4.0 open
ProfiNet IOIEC 61158 ; IEC 61784-1
物理层 : 快速以太网 ; ISO / IEC 8802-3
实时类 : Class 1 ; 2 ( RT ) ; Class 3 ( IRT )
增量接口可选接口

HTL / TTL 信号 : K1± ; K2±
方波脉冲 : 4096 … 20480 ; 以 4096 为步长

SINCOS 信号 : SIN± ; COS± ; 1 Vss
SINCOS脉冲 : 4096
传输速率特定值 100 MBit / s
循环时间无关安全 0.5 ms

安全相关 5 ms
可编程参数类型可变积分时间 ; 预置参数 ; 窗口监控 ; 速度参数 ; 计数方向
编程工具Tool Fieldbus-Device
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
防爆等级II 2D Ex tb IIIC T80°C IP65
II 2G Ex db IIC T6
II 类 ; 区域 1 气体 / 区域 21 粉尘
II 类 ; 区域 2 气体 / 区域 22 粉尘
工作温度-20 °C ... +60 °C
存储温度-30 °C ... +80 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65 / IP67
