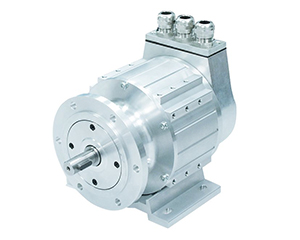

CEV 115

CEV 115

   Ø115 mm绝对值编码器

   实心轴机械类型

   可编程功能

   极强的抗冲击和抗振性

   重型机械行业适用

￥ 0.00
0.00


   Ø115 mm绝对值编码器

   实心轴机械类型

   可编程功能

   极强的抗冲击和抗振性

   重型机械行业适用







机械参数
最大转速≤ 3600 1/min
轴载荷 在轴的末端≤ 100N 轴向 / ≤ 150N 径向
轴承寿命≥ 2.8 x 10+10 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
角加速度≤ 10+4 rad/s²
轴径12 mm ; 14 mm ; 20 mm
法兰85 mm
质量约 6.0 kg
电气参数
输出接口SSI / DeviceNet / Profibus / EtherNet / EtherCAT / ProfiNet
输入电压24 VDC ; min.max 11 / 27 VDC
总分辨率≤ 31 位
单圈分辨率≤ 13 位 / 8192
- 分辨率选项2 ... 4096 ; 8192 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
单圈旋转圈数1 圈
可编程参数类型分辨率 ; 速度参数 ; 预设参数 ; 计数方向
编程工具Fieldbus-Device ; TR-Soft : TRWinProg
可选附带增量信号输出
- SSI + HTL / TTL1024 ; 2048 ; 4096 脉冲 ;
- Profibus + HTL / TTL1024 ; 2048 ; 4096 脉冲 ;
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 245 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65 / IP67
